Непроходной канал для теплотрассы: как подобрать сечение железобетонного лотка под диаметр труб и перекрыть канал плитами
Подземная прокладка тепловых сетей в городе почти всегда идёт в железобетонном канале: лоток снизу, плита сверху, трубы внутри на скользящих опорах. Такая схема защищает изоляцию от грунта и воды, позволяет трубам свободно удлиняться при нагреве и переносит нагрузку от транспорта на конструкцию канала, а не на трубопровод. Главная задача проектировщика и снабженца — попасть в правильное сечение: тесный канал не даст смонтировать изоляцию и обслужить сеть, избыточный обойдётся дороже и по изделиям, и по земляным работам. Разберём подбор по шагам. Уточнить наличие типоразмеров и лотки железобетонные купить можно у завода с доставкой по Москве и области.
Из чего состоит канал
Непроходной канал собирается из нескольких типов изделий, которые выпускаются не по ГОСТу, а по типовым сериям — прежде всего 3.006.1-2.87 и 3.006.1-8:
- Лоток Л (ЛК) — П-образный элемент, образует дно и стенки канала.
- Плита перекрытия лотков и каналов — укладывается сверху, замыкает сечение и принимает нагрузку от грунта и транспорта.
- Опорная подушка ОП — распределяет нагрузку от лотка на основание, применяется на слабых грунтах.
- Плита днища — устраивается под лотком там, где требуется сплошное основание.
Для камер и узлов с арматурой применяют элементы большего сечения и плиты покрытия камер: там, где стоят задвижки и компенсаторы, канал расширяют, чтобы к оборудованию был доступ.
От чего отталкиваться при подборе сечения
Внутренний размер канала считают не по диаметру трубы, а по её габариту в изоляции плюс монтажные зазоры. Логика такая:
- Наружный диаметр трубы — базовая величина, от неё считают всё остальное.
- Толщина тепловой изоляции — для ППУ-изоляции это плюс 40–90 мм на сторону в зависимости от диаметра.
- Зазор до стенки — нужен для монтажа, температурных перемещений и обслуживания, обычно от 70 мм и больше для крупных диаметров.
- Расстояние между трубами — подающая и обратная линии идут в одном канале, между ними оставляют зазор, чтобы изоляция не соприкасалась.
- Высота опор. Трубы лежат на скользящих опорах, и их высота добавляется к нижнему габариту.

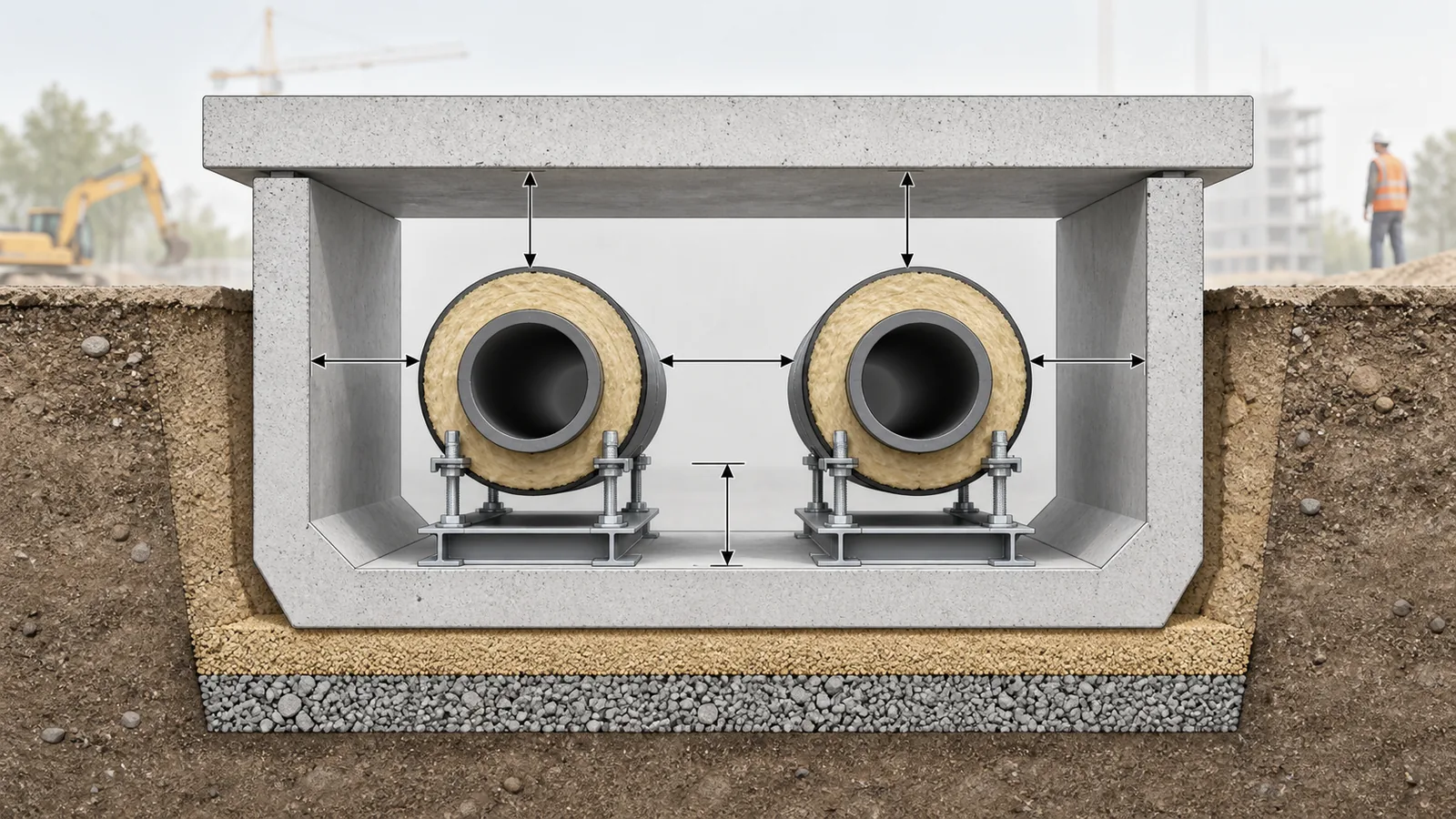

Практический ориентир: для двухтрубной прокладки внутренняя ширина канала складывается из двух наружных диаметров в изоляции, зазора между ними и двух зазоров до стенок. Итог округляют вверх до ближайшего типоразмера лотка.
Ходовые типоразмеры
Лотки выпускаются рядом сечений, и практически весь городской диапазон закрывается несколькими марками:
| Внутреннее сечение канала | Диаметр труб (двухтрубная прокладка) | Где применяют |
|---|---|---|
| 300×300 — 600×450 мм | до 100 мм | Внутриквартальные ответвления, вводы в здание |
| 900×450 — 1200×600 мм | 100–200 мм | Распределительные сети микрорайона |
| 1500×600 — 2100×900 мм | 200–400 мм | Магистральные участки, вводы на ЦТП |
| Камеры увеличенного сечения | любой | Узлы с задвижками, компенсаторами, спускниками |
Точное сечение всегда берут из проекта: на выбор влияют не только диаметры, но и способ компенсации температурных удлинений. Там, где ставят П-образные компенсаторы, канал в месте компенсатора расширяют — иначе трубе некуда деформироваться.
Монтаж канала

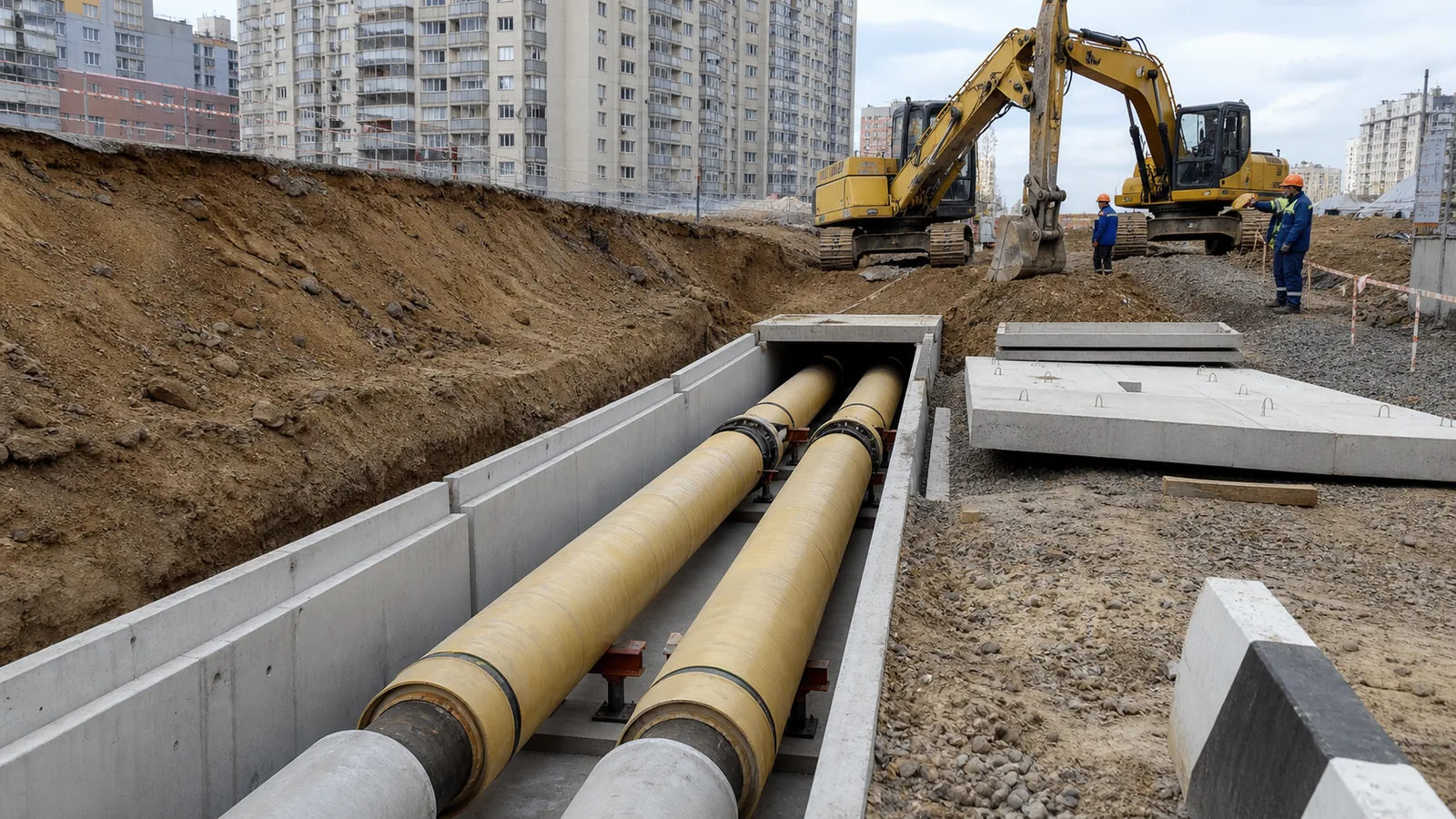

Последовательность работ на трассе отработана и мало меняется от объекта к объекту. Дно траншеи планируют и уплотняют, отсыпают песчаную подготовку, при слабых грунтах укладывают опорные подушки или плиты днища. Лотки ставят краном по нивелиру с уклоном в сторону дренажа — канал должен отводить воду, а не копить её.
Стыки лотков между собой заделывают цементно-песчаным раствором, наружные поверхности гидроизолируют. Внутри монтируют опоры, укладывают трубы, выполняют изоляцию и сварку стыков — и только после испытаний канал закрывают плитами перекрытия. Плиты кладут на раствор, швы между ними заделывают, сверху устраивают гидроизоляцию и обратную засыпку с послойным уплотнением.
Отдельное внимание — местам под проезжей частью. Там нагрузка от транспорта передаётся через грунт на плиту перекрытия, и типоразмер плиты подбирают с учётом этой нагрузки, а глубину заложения выдерживают по проекту.
Частые ошибки при подборе
Самая дорогая — подбор канала «по диаметру трубы» без учёта изоляции. Труба 219 мм в ППУ-скорлупе имеет наружный габарит около 315 мм, и канал, рассчитанный на 219, монтажники просто не соберут.
Вторая ошибка — нулевой уклон. Вода в канал попадает всегда: через стыки, конденсатом, при опорожнении сети. Без уклона и дренажа она стоит внутри, разрушает изоляцию и корродирует трубу.
Третья — экономия на плитах перекрытия под проездом. Плита, рассчитанная на пешеходную зону, под колесом самосвала трескается, и ремонт обходится дороже, чем изначально верный типоразмер.
Часто задаваемые вопросы
По какому стандарту выпускают лотки теплотрасс?
Единого ГОСТа на лотки и плиты каналов нет — изделия делают по типовым сериям, в основном 3.006.1-2.87 и 3.006.1-8. Поэтому при заказе ориентируются на серию и точные габариты сечения, а не на «ГОСТ», а совместимость лотка и плиты перекрытия проверяют по одной серии.
Как понять, какое сечение канала нужно?
Считают от наружного диаметра трубы в изоляции: складывают габариты подающей и обратной линий, зазор между ними и зазоры до стенок, добавляют высоту скользящих опор. Полученные размеры округляют вверх до ближайшего типоразмера лотка. Для ответственных участков сечение берут из проекта, где учтены компенсаторы и способ прокладки.
Нужна ли подготовка под лоток?
Да. Минимум — спланированное и уплотнённое дно траншеи с песчаной подготовкой. На слабых и водонасыщенных грунтах под лотки укладывают опорные подушки или плиты днища, чтобы канал не садился неравномерно: перекос лотков рвёт стыки и нарушает уклон.
Можно ли использовать лотки для других задач?
Да, П-образные лотки применяют не только для тепловых сетей: в них прокладывают кабельные линии и водопровод, из них собирают открытые каналы для отвода воды. Принцип подбора тот же — сечение считают по габаритам того, что внутри, плюс зазоры на монтаж и обслуживание.
Заключение
Непроходной канал из железобетонных лотков — стандартное решение для подземной прокладки тепловых сетей: он защищает изоляцию, даёт трубам свободу температурных перемещений и переносит нагрузку от транспорта на конструкцию. Подбор строится от наружного габарита труб в изоляции с зазорами на монтаж и опоры, а не от «голого» диаметра, а плиту перекрытия выбирают под фактическую нагрузку над каналом. Завод «АртСтройИнвест» выпускает лотки, плиты перекрытия каналов, опорные подушки и плиты днища по типовым сериям и отгружает их по Москве и Московской области собственным транспортом.
